【科普】高光譜成像——認識世界的新視角
發布時間：2021-02-22
一、高光譜是什么
一種物質區別于其他物質的本質在于其分子、原子的種類及排列方式。當電磁波入射到物質的表面，物質內部的電子躍遷，原子、分子的震動、轉動等作用各不相同，從而在不同的波長具有特有的吸收和反射特征。簡單來說，每種物質有自身特有的光譜曲線，因此根據吸收或者反射的光譜便能確定物質的種類。
高光譜成像技術便是基于此種原理。高光譜成像技術通過獲取大量連續窄波段（通常小于10 nm）的物體光譜信息，將光譜信息與普通成像信息相結合，最終將數據合成為光譜連續的圖像數據。為方便理解，我們可以認為是在普通二維圖像上增加一維的連續光譜信息，即三維數據（x,y,λ），x和y表示二維圖像坐標，λ表示光譜信息，其中光譜曲線的形態可以幫助確定物質的種類。

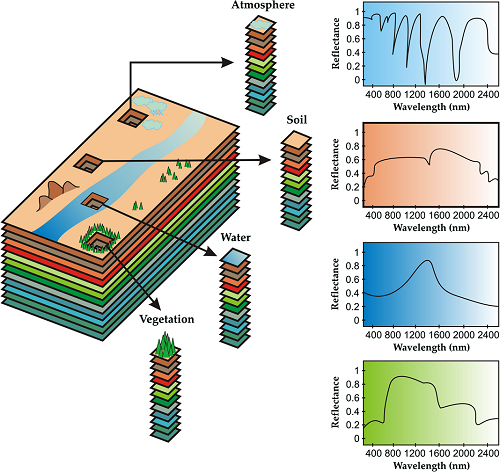

如圖1所示，左圖表示整個三維數據，右圖表示這四種物質具體對應的光譜曲線：
圖1 | 高光譜圖像示意圖
來源：公開網絡資料

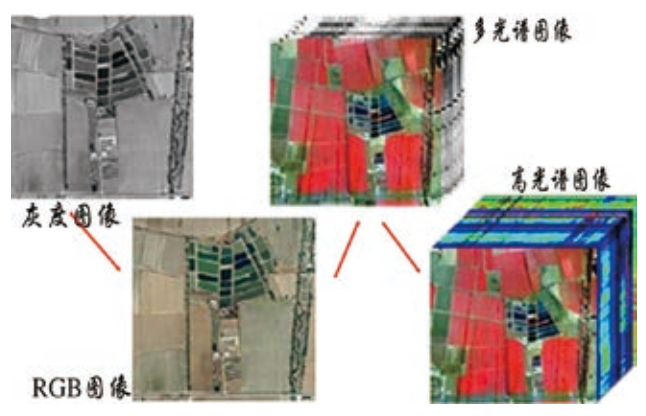

從了解成像技術的發展歷史入手可以幫助更好地理解高光譜成像技術。第一個階段是灰度圖像，可以認為是全色波段，或者是單波段，無法顯示物體的色彩，也就是黑白照片。第二階段是彩色圖像階段，彩色圖像是選定紅綠藍三個特定波長的光譜信息，獲取圖像信息后進行合成得到的。第三個階段是多光譜圖像，在彩色圖像的基礎上進一步增加了一定波段的光譜信息，通常通過由特定波段的濾光片組成的多光譜系統獲得。第四個階段是高光譜圖像，即進一步收窄波段寬度，提高單位波段數量，形成連續的光譜信息。整個成像技術的發展史可以認為是光譜信息不斷豐富的過程。

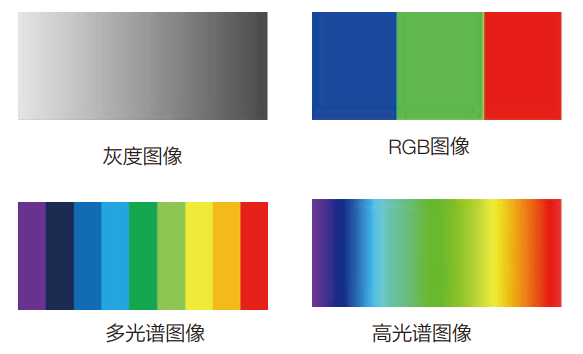

圖2 | 成像技術的發展
來源：公開網絡資料
高光譜成像技術優勢主要體現在兩個層面：第一，信息豐富程度大幅度提高，相對于傳統的成像技術，其進一步提供了光譜信息，更方便結合光譜特征對物體進行分類和研究；第二，波段間隔小，更方便于波段之間進行數據的互相校正，提高數據的準確性。
但是高光譜成像目前還面臨很多問題，特別是帶來了數據處理方面的挑戰：第一，數據量大幅增加，對計算能力要求相應提升；第二，數據中存在大量過剩信息，波段間數據相關性高，處理不好反而會影響分類精度；第三，常規圖像的處理模型和方法難以適應高光譜數據的處理及應用。
二、主要技術路線
由于高光譜成像獲得是三維數據，而傳統的成像方式只能獲得二維的平面數據，因此成像方式也相應進行了改變，在發展過程中主要出現了四種方法：揮掃式（Whiskbroom）、推掃式（Pushbroom）、凝視式（Staring）以及快照式（Snapshot）。

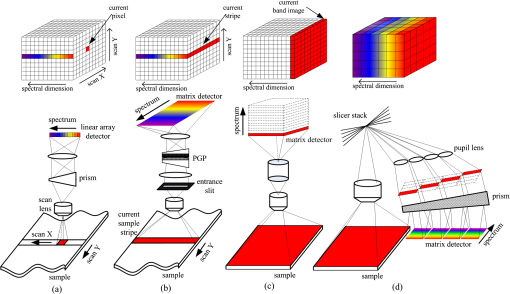

圖3 | 四種主要的高光譜成像方式
來源：Journal of Biomedical Optics
1）揮掃式成像（Whiskbroom）
揮掃式成像，又被稱為點掃描式。顧名思義，該成像方式每次只對一個點的光譜信息（λ）進行測量，該點的反射光經過棱鏡散射后，只需一個線陣傳感器便可以完成信息的記錄，再通過機械結構實現測量點在物體表面的橫向和豎向的移動，從而完成對整個表面的光譜信息的描繪。該技術最早被衛星用于遙感探測，后來又被廣泛用于機載系統。
2）推掃式成像（Pushbroom）
推掃式成像是基于揮掃式成像的改進，該成像技術每次完成一條線對應的光譜信息的測量，也就是說同時獲取一維的空間信息和光譜信息（λ）。該線陣的光線相繼通過光譜儀的前置狹縫、透鏡及投射光柵變?yōu)殡S波長展開的單色光，需要一個面陣傳感器完成信息的記錄，再通過機械結構實現測量線在物體表面的單向移動，從而完成對整個表面的光譜信息的描繪。目前推掃式成像是最為成熟的高光譜成像方式。
3）凝采式成像（Staring）
凝采式成像不使用光柵或者棱鏡，通常使用濾波器（例如可調諧濾波器、可變干涉濾波器、線性可變?yōu)V波器等），物體的反射光通過濾波器后只產生一段窄波段的光譜信息，然后通過面陣傳感器進行記錄，從而一次性獲得具有完整空間信息的單波段二維灰度圖像（x, y）的光譜。之后通過調整濾波器的輸出波長，獲得各段窄波段下的光譜信息圖像，最終拼成最終的三維信息。簡單來說，推掃式成像就是在一個時間點獲得一條線的完整光譜信息，通過時間完成另一個空間維度的信息補充，凝采式成像就是在一個時間點獲得一個面的單一窄波段的光譜信息，通過時間完成各波段的拼接。由于在不同波段下可以使用不同的曝光，因此凝采式成像具備更高的動態范圍。
4）快照式成像（Snapshot）
快照式成像通過各種方式將目標物體的三維數據以降維的形式呈現在探測器上，然后利用對應的重建算法將探測器上獲得的數據還原為三維數據，旨在通過一次曝光便在面陣探測器上記錄完整的空間和光譜信息，其完全不需要掃描的過程。目前主要在研究的方法包括計算光譜成像、基于微透鏡陣列以及計算層析型高光譜成像三大類。這種成像方式內部不存在移動部件或者動態調節組件，具備抗干擾能力強、成像速度快的優勢，適用于移動較快的物體或者實時監測。另外，從理論上看，快照式成像在未來更容易實現成本的降低和相機體積的縮小，極大提高便攜性，更易在室外進行使用。但目前技術仍處于實驗室階段，面臨分辨率、硬件設計、數據計算等多方面的問題，難以實現大規模生產和應用。

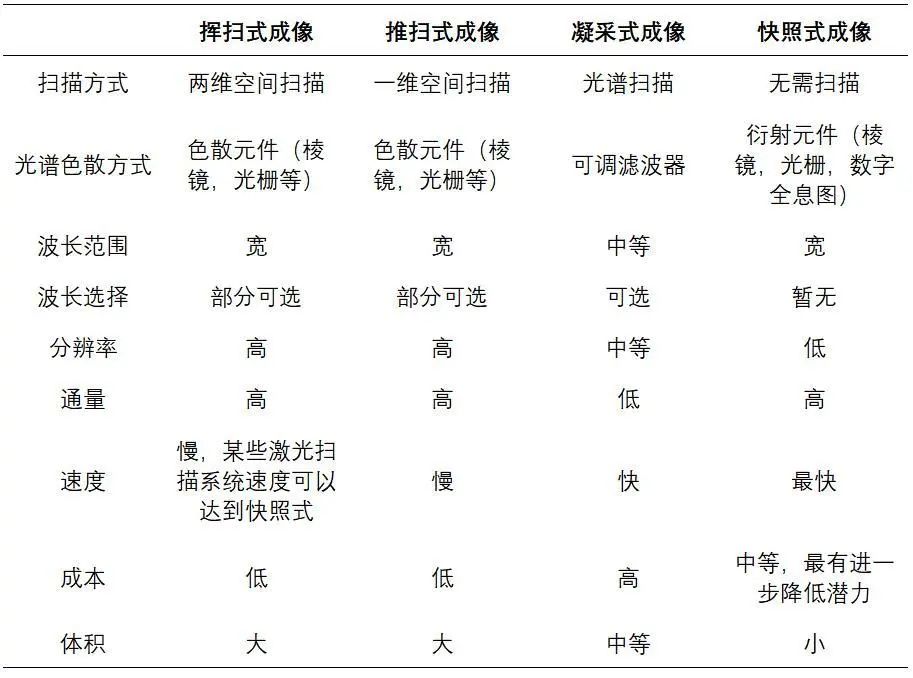

表1 | 四種高光譜成像方式對比
來源：Review of spectral imaging technology in biomedical engineering
對比來看四種成像方式各有優劣，不同場景適用的方式不同。
推掃式成像是目前研究和商用最為成熟的成像方式，凝采式成像相較來說應用少一些。推掃式成像需要掃描一維空間，因此尤其適合于流水線檢測、無人機機載掃描等移動物體的掃描，但是在掃描靜止物體時不如凝采式成像方便，凝采式成像系統無需在內部集成移動組件，且更容易實現體積的縮小。
快照式成像目前技術還不夠成熟，尤其是受限于分辨率不足的瓶頸，但卻是未來最具潛力的成像方式，其致力于在芯片層面解決光學層面的問題，因此能夠大幅度減小體積，且借助成熟的半導體產業能夠?qū)崿F(xiàn)量產成本的大幅降低，最有可能將高光譜相機從一個工業實驗設備轉變?yōu)橐粋€消費電子產品，開拓更多應用領域。
三、主要應用
與光譜儀的定位不同，高光譜成像不只是為了獲得物體的光譜信息從而進行物質分析，而是基于二維空間的基礎上增加光譜信息，即只有當需要進行空間層面的分析時，才會需要用到高光譜成像，否則僅需要成本更低的光譜儀便可以勝任。
由于高光譜成像在地面目標識別方面的優勢，其最早被應用于軍事領域，并逐漸取代多光譜成像，成為主要的偵查手段。后來逐漸從軍用轉向民用，應用領域逐漸擴展到生命科學和診斷、地質調查、植被遙感、農業監測、大氣遙感、水文學、災害環境遙感、垃圾分選等等。
1） 不同波長應不同應用方向

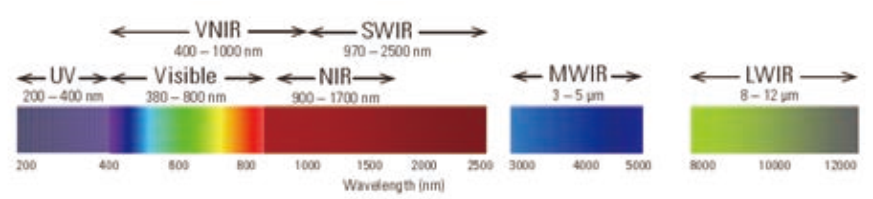

由于技術限制，目前單一高光譜相機僅能測量有限的波長范圍。業界通常將其分為紫外UV(200-400nm)、可見VIS(380-800nm)、可見-近紅外VNIR(400-1000nm)、近紅外NIR(900-1700nm)、短波紅外SWIR(970-2500nm)、中紅外MWIR(3-5μm)、遠紅外LWIR(8-12μm)。
圖4 | 光譜分類
來源：網絡公開資料
也正是由于這種限制，在實際應用中，會根據物體的光譜特征，選擇最合適的波長范圍，不同波段的產品分別對應有不同的應用場景：
2.）目前應用程度
整體來看，目前高光譜成像的實際應用仍處于早期階段。應用相對成熟的主要是在軍事領域，在民用領域許多應用方向仍在研究和探索中，例如特定物體的分選、水污染及大氣環境監測、農業、地質監測以及醫療等相關領域。
a）分選
目前的物體分選很多都是在可見光的范圍下通過機器視覺實現的，但是有很多物質無法在可見光的條件下進行區分。例如在垃圾分選中，往往存在多種構成成分區別很大的塑料，但外觀上區別不大，無法通過傳統的機器視覺進行識別，通過高光譜分析便能有效對其構成成分進行分析從而進行區分。再例如在食品分選中，高光譜成像能夠有效區分出食品表面肉眼不可見的菌落，從而實現對新鮮度的判斷。
b）水污染環境監測
高光譜成像可以有效觀測水體中葉綠素、浮游生物、沉積性懸浮物等分布情況，從而判斷富營養化和藻類爆發等水污染中的常見問題，具有能夠同時進行大范圍水質監測、動態跟蹤污染情況等優勢，正在成為水環境保護中越來越重要的監測手段。
c）大氣環境監測
高光譜成像是大范圍監測污染氣體以及溫室氣體的重要手段。二氧化硫和氮氧化物等主要污染氣體和二氧化碳、甲烷等溫室氣體在紫外、可見、近紅外、紅外等波段存在比較強的特征吸收帶，因此通過使用對應波段的高光譜數據便能夠?qū)怏w的成分進行定量分析，判斷該地區的污染情況。
c）農業
葉片中的葉綠素含量很大程度上決定了植物的反射光譜特征，因此生長正常的植物具有典型的光譜特征，通過分析光譜圖像便可以很容易地發現病蟲害、生長不良等問題，精確監控作物的生長狀態，從而及時進行解決。
d）地質監測
從上世紀80年代以來，得益于衛星遙感技術的發展，高光譜技術開始被廣泛應用于地質研究中。在高光譜的分辨率下，能夠?qū)Ρ砻娴V物進行特征分析，進而在礦物成分識別、地質成因環境探測、成礦預測、油氣資源滲漏檢測等相關領域發揮重要作用。
e）醫療
患病的機體和組織細胞表現出不同的光譜特征，醫生能夠通過高光譜成像更快、更準確地檢測原來難以確定病灶的部位，從而為患者針對性地定制更有效的治療方式。相較于超聲、射線等傳統醫學影像檢測手段，高光譜成像技術對人體完全無傷害，靈敏度高且操作簡單，正在成為越來越多醫學研究關注的重點，為疾病的發病機理、組織病變、疾病診斷與治療、藥物效果評價等研究方向提供了新的思路和方法。
四、市場規模
得益于工業數字化、物聯網等需求的提升，越來越多的工業應用開始尋求自動化解決方案，以獲取更高的經濟效益。基于高光譜成像系統這種新興“傳感器”的行業解決方案也逐漸開始進入人們的視野，目前大多還處在行業驗證和試用階段。
據Mordor Intelligence和BG research統計，高光譜成像市場處于早期成長階段，2020年全球市場規模為1.45億美元，保守預計到2024年將進一步增長到2.89億美元，復合年增長率達到14.9%。若基于芯片的高光譜相機能夠量產商用，則市場規模將進一步爆發。
基于細分產品來看，在高光譜成像市場中以高光譜相機為代表的硬件設備占據最大的市場份額，產生這種現象的原因在于：第一，目前行業仍處于早期階段，解決方案提供不完善，主流的商業模式仍停留在簡單的硬件銷售層面，后續開發和使用一般交由用戶完成；第二，高光譜相機由于硬件成本較高，單機銷售價格居高不下，普遍不低于10萬元/臺，相比較起來提供的解決方案價格更低，因此占據份額更低。然而這兩點都不利于高光譜成像市場的長遠發展，未來隨著高光譜相機硬件成本價格的下降以及軟件算法的完善，市場規模將進一步擴大，硬件設備所占據的市場份額也將逐步下降。
基于技術路線來看，目前在揮掃式成像、推掃式成像、凝視式成像以及快照式成像四種技術路線中，推掃式成像是最為成熟易用的解決方案，目前占據最大的市場份額。短期內由于高光譜成像硬件設備價格難以下降，只能應用于工業、農業等實用價值更直接的領域，而且推掃式成像極其適用于工廠的流水線式作業以及無人機的區域監測，推掃式成像在短期內仍然是最主流的技術路線。未來隨著快照式成像技術的發展，高光譜相機有望實現硬件成本的大幅度下降，在消費級市場爆發出巨大的應用潛力，在遠期實現更快的增長速度。
基于終端需求分類來看，各個應用方向的市場占比平均，應用已經較為成熟的地質行業的市場規模占比最高，達到23%，其次是醫療市場以及安防市場。食物監測、廢物回收、農業等方面的應用目前多處于應用開發和驗證階段，未來市場份額占比將逐步提高，產生更大的應用價值。

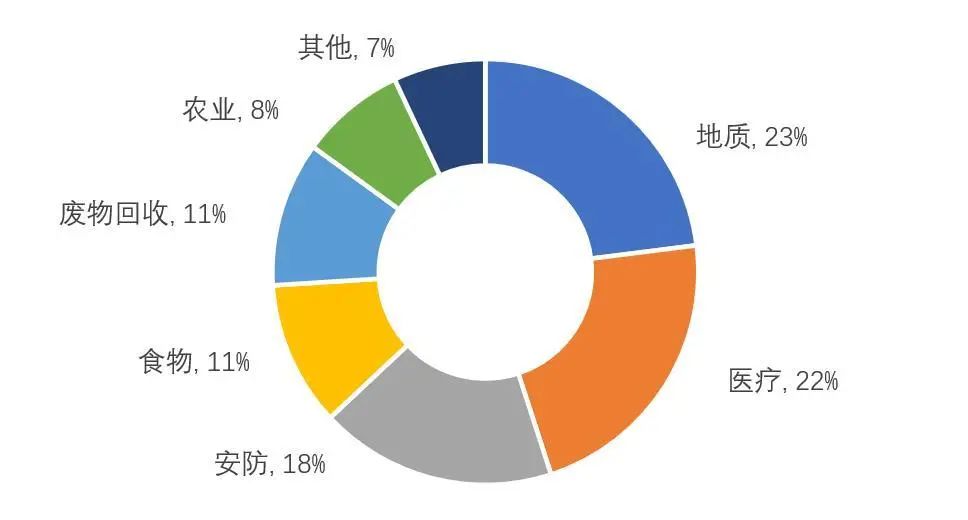

圖5 | 高光譜成像市場構成情況
來源：公開資料整理
五、市場格局
由于高光譜成像系統需要極深的技術積累，目前發達國家的高光譜成像系統產品普遍處于較先進水平。國外成熟公司擁有更為成熟的設備，強大的研發能力，整體水平優于國內企業。國外知名度高的廠商憑借良好的產品和口碑長期占據絕大多數的市場份額。
世界大型高光譜成像系統生產企業主要集中在北美和歐洲，主要生產廠商包括美國的Headwall Photonics、Ocean Optics、Resonon、Surface Optics、康寧（并購NovaSol）、Brimrose，加拿大的ITRES、Telops，芬蘭的Specim，歐洲微電子研究中心（IMEC），挪威納斯克電子光學公司（Norsk Elektro Optikk AS）等。
國內關于高光譜成像系統的研究主要集中在軍事機構和部分高校研究機構，例如中科院光電院、上海光機所、長春光機所等等。目前著手于商用的廠商相對較少，大部分公司的產品的核心部件（分光儀等）仍然采購自國外技術成熟的公司，在國內完成組裝并通過更高的性價比實現市場的開拓。
深圳中達瑞和
成立于2005年，主要業務包括液晶光電子、高光譜成像系統研發制造以及相關信息化解決方案和服務。其自主研發了基于液晶可調諧濾波器的高光譜成像儀、智能高光譜分析系統等產品，擁有完全自主知識產權，產品及服務同樣在公安刑偵、精準農林、偽裝識別、采礦勘探、遙感遙測、工業檢測、文物鑒定、醫學醫療、環境檢測等多個等領域得以成功應用。2018年曾獲恒益天澤資本投資。
六、行業發展目前遇到的困境
高光譜成像系統的商用雖然已經發展了近三十年，但現在市場仍處于早期的發展探索階段，仍未在各行業得到廣泛的使用。這其中主要面臨的困難包括：
1）高光譜成像系統硬件成本居高不下。由于目前高光譜成像系統以推掃式成像、凝視式成像兩種技術路線為主，但是推掃式成像需要用到光柵和棱鏡，凝視式成像需要用到濾波器，兩條技術路線的硬件成本都難以在短期內快速降低。整個系統的生產成本和售價高高在上，商用客戶采用該系統產生的額外效益難以覆蓋其使用成本，無法被客戶所接受。這導致高光譜成像系統長時間只能應用于實驗室研究，下游客戶局限于各大高校和研究所，市場規模有限。
2）缺少易用的整體解決方案。由于高光譜成像系統產生的數據量體量巨大，且數據中噪聲多，處理過程復雜，對軟件算法提出了極高的要求。然而由于目前實際應用較少，大多數研究只停留在實驗論證階段，未能形成成熟易用的解決方案，下游客戶在使用過程中需要耗費巨大的時間、資金和精力去開發適合自己需求的系統，極大降低了嘗試意愿。至于體量廣闊的消費級市場，則更需要一款簡單易用的“傻瓜式”配套程序才能具備入圍機會。
正式由于這些發展瓶頸的存在，才使得這個行業充滿更多不確定性，為后來的創業企業帶來彎道超車的機會。行業未來的破局點正是在于以上待解決的問題。
1）急需降低生產成本的硬件設計方案。從原材料層面上看，推掃式成像和凝視式成像硬件成本難以在短期內降低，體積也難以進一步縮小，應用場景受到明顯的限制。目前來看，最具備技術突破潛力的當屬快照式成像，借助于成熟的半導體產業鏈，最有可能實現生產成本的大幅降低，降低應用門檻。目前包括清華大學、劍橋大學、普林斯頓大學均已公布相關研究成果，致力于在更小的芯片體積上實現更高的成像精度。
2）解決方案提供商的地位將逐漸提高。高光譜成像系統的硬件已經經歷了多年的發展，參數規格已滿足基本需求，雖然成本難以快速降低，但是在很多對成本不是很敏感的行業已具備實用價值。解決方案提供商扮演起“臨門一腳”的重要角色，需要其深入到客戶的實際應用場景，開發出對應的解決方案，長期以后形成積累，掌握行業的話語權。
七、思考及展望
1）高光譜成像系統作為一種功能進一步升級的“圖像傳感器”，能夠在二維圖像的基礎上增加高光譜信息，有效提升了可識別的信息量，從而幫助對物質種類進行識別。與傳統“機器視覺”相比，基于高光譜技術的識別不僅能夠更精確地區分不同物體，甚至能夠?qū)崿F(xiàn)無法通過外觀進行分辨的物體識別。在物聯網發展的大背景下，未來將成長為一種重要的終端傳感設備，豐富萬物互聯的世界。
2）未來高光譜成像破局的關鍵在于整體系統成本的降低。雖然目前基于推掃式、凝視式技術的高光譜成像系統的成本正在不斷降低，開始逐步打開市場，但是距離實現大規模應用仍有較大距離。未來只有芯片級的高光譜成像技術得到推廣后，高光譜成像才能從高端工業應用走向消費級應用，走進大眾的日常生活，有效幫助改善生活質量，從而帶動市場規模的爆發。
*本文來自上海北外灘金融研究院，僅供學術交流與應用研究*
